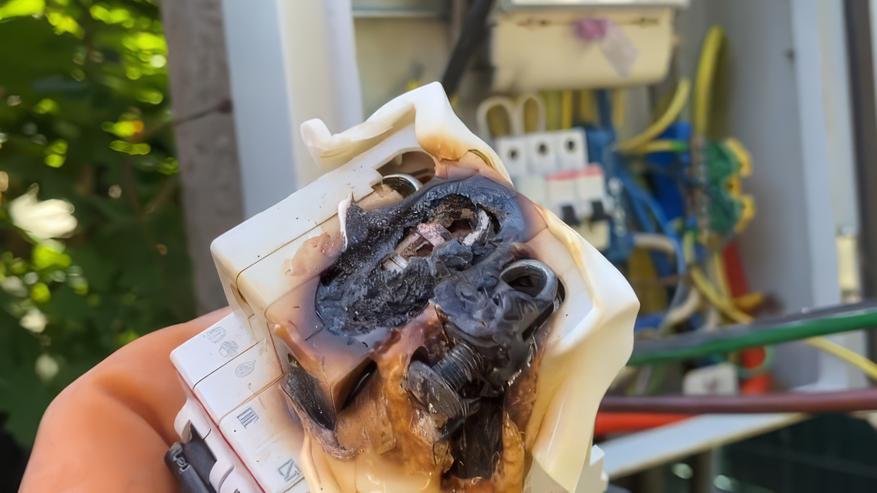

Когда автоматический выключатель в щитке — бесполезная коробка. Почему ваша защита от короткого замыкания может не сработать

Многие уверенны, что при коротком замыкании (КЗ)
автоматический выключатель в щитке мгновенно сработает и спасет от пожара. Щелк
— и все в порядке. Но суровая правда жизни такова: в некоторых случаях вашему
автомату может попросту не хватить тока для срабатывания. «Как это не хватит? —
спросите вы. — Ведь токи КЗ огромны, это сотни и тысячи ампер!» Все верно, но
есть один критически важный параметр, который ограничивает этот ток — полное
сопротивление цепи «фаза-ноль». Именно о нем, о том, как оно влияет на безопасность электрической сети и как его проверить, мы и поговорим.

Мифы и реальность: почему ток короткого замыкания не
бесконечен

Распространенное заблуждение гласит, что ток КЗ стремится к
бесконечности. На самом деле его величина строго ограничена. Чем?
Сопротивлением всей цепи, по которой он протекает. Эта цепь представляет собой
замкнутый контур, или, как говорят профессионалы, «петлю». Чтобы понять, что это за петля, давайте проследим весь путь
электрического тока от источника до нашей розетки и обратно.

Вопреки бытовым представлениям, ток не «бегает» до самой
электростанции. Его путь гораздо короче и начинается от обмотки ближайшего
понижающего трансформатора на подстанции (ТП). Оттуда по кабелю питающей сети
он добирается до вводного щитка (ВРУ) вашего дома. Далее, уже по
распределительной сети, ток идет до вашего квартирного или этажного щитка. И,
наконец, по проводу групповой сети он приходит от конкретного автомата к вашей
розетке. Замкнув цепь через условную нагрузку, в которой произошло КЗ, ток по
нулевому проводнику (N) возвращается тем же путем обратно на подстанцию.

Круг замкнулся. Весь этот маршрут и есть та самая «петля
фаза-ноль».

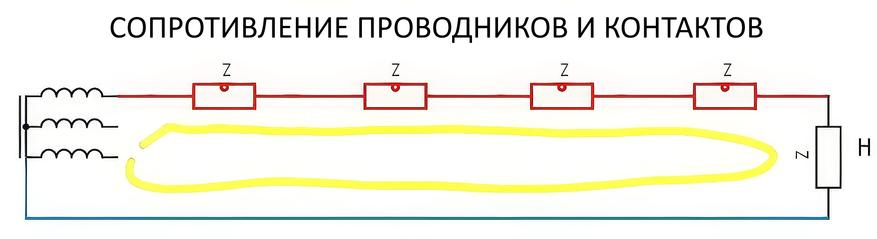

Каждый элемент на этом пути — обмотка трансформатора,
кабели, провода, скрутки, клеммы автоматов и розеток — обладает собственным
сопротивлением. Сумма всех этих сопротивлений и есть полное сопротивление петли
(Z). Именно оно, согласно закону Ома (Iкз = U / Z), и определяет максимальный
ток, который сможет протекать в цепи при коротком замыкании.

Время-токовые характеристики: почему важна каждая
миллисекунда

Итак, мы выяснили, что ток КЗ конечен. Но сработает ли от
него автомат? Для ответа на этот вопрос нужно взглянуть на время-токовую характеристику
(ВТХ) автоматического выключателя.

У автомата есть два основных механизма защиты. Тепловой
расцепитель реагирует на небольшие, но длительные перегрузки, срабатывая за
секунды или даже минуты. Второй, и самый важный для нас в случае КЗ, —
электромагнитный расцепитель (отсечка). Он реагирует на огромные токи и
срабатывает практически мгновенно, за сотые доли секунды.

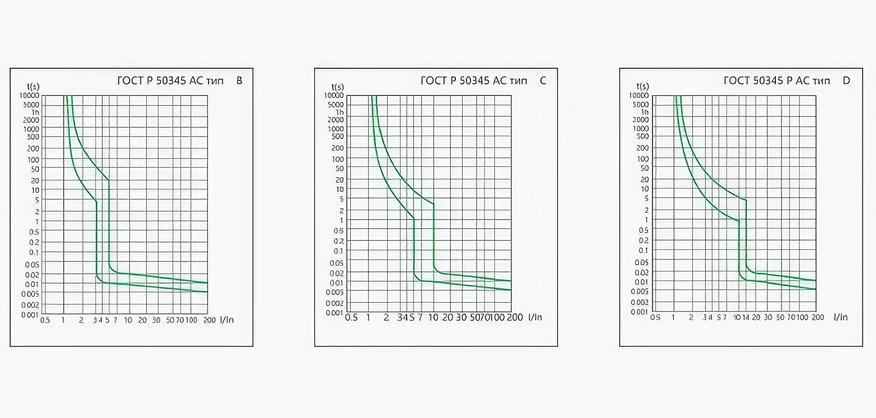

Для бытовых автоматов с характеристикой «C» (самые
распространенные) электромагнитный расцепитель гарантированно срабатывает в
диапазоне токов от 5-кратного до 10-кратного превышения номинала. Например, для
автомата C16 порог мгновенной отсечки лежит в диапазоне от 80 А до 160 А.

И здесь мы подходим к самому интересному: нормативные
документы (ПУЭ, ГОСТ Р 50571.4.41-2022) регламентируют не столько сам ток,
сколько время отключения поврежденного участка. Для групповых сетей (наши
розетки) в системе TN с напряжением 230В оно не должно превышать 0,4
секунды. Как видно из графика, такое быстродействие для кривой «C»
обеспечивается только в зоне срабатывания электромагнитного расцепителя.

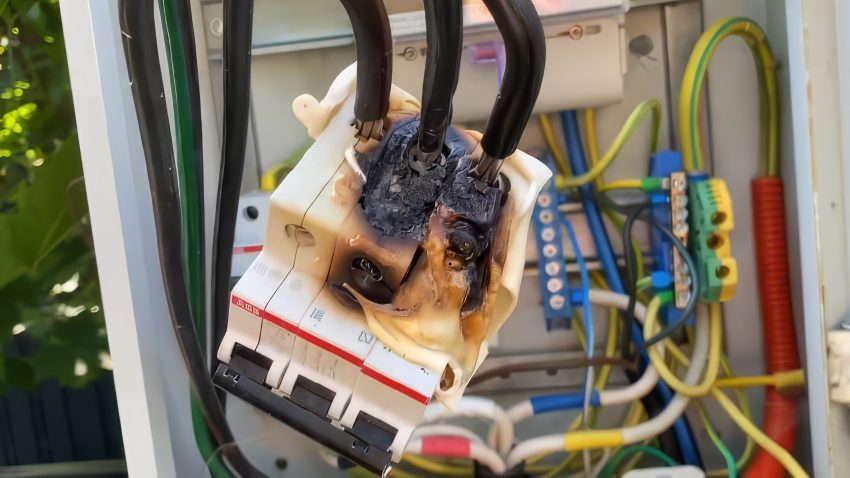

Если же рассчитанный ток КЗ в самой дальней розетке окажется
недостаточным для мгновенной отсечки, автомат будет отключаться по тепловому
расцепителю — а это может занять несколько секунд. За это время изоляция
проводов успеет расплавиться, что является прямой дорогой к пожару.

ВАЖНО: ТЕХНИКА БЕЗОПАСНОСТИ! Все работы, связанные с измерениями в электрощитах,
сопряжены с опасным для жизни напряжением 220 Вольт. Такие замеры должны
проводиться квалифицированным персоналом с использованием специальных
поверенных приборов. Материал носит исключительно образовательный характер. Не
пытайтесь повторить измерения самостоятельно без соответствующей подготовки и
средств защиты!

Проводим замеры: от теории к практике на реальном примере

Чтобы теория не оставалась сухими цифрами, давайте разберем
типичный пример для частного дома. Мы мысленно пройдем по всем точкам и
посмотрим, как меняются показания и что они означают. Для таких измерений
профессионалы используют специальные приборы, например, ИФН-300, который сразу
рассчитывает и сопротивление, и ожидаемый ток КЗ.

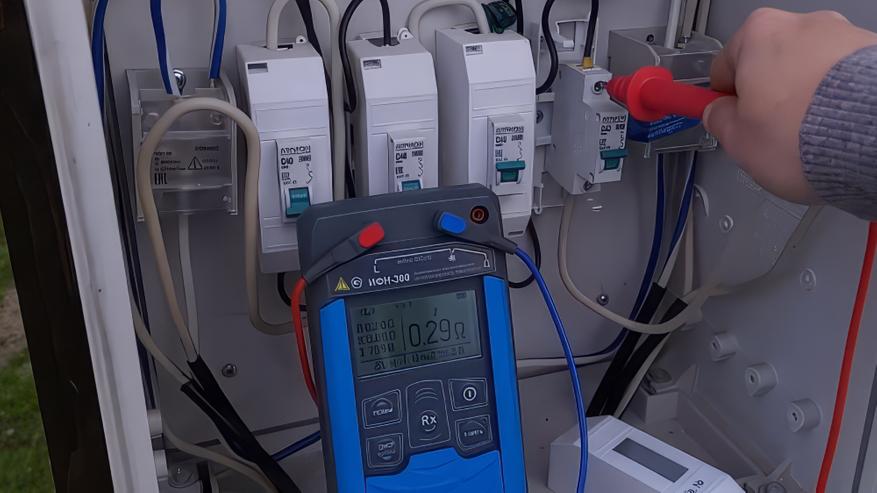

Точка 1: вводной щит учета (на границе участка)

Это первая точка после питающего кабеля от подстанции. Здесь
мы измеряем сопротивление всей внешней сети.

Типичный результат:

• полное сопротивление (Z) — 0.29 Ом,

• расчетный ток КЗ — 759 А.

Это хороший показатель для питающей сети. Такого тока с
лихвой хватит для срабатывания любого защитного аппарата на подстанции.

Точка 2: вводной щит в доме

От уличного щита до дома обычно проложен подземный или
воздушный кабель (например, АВБбШВ 2х16) длиной несколько метров (или десятков метров).

Типичный результат:

• полное сопротивление (Z) — 0.36 Ом,

• расчетный ток КЗ — 611 А.

Сопротивление кабеля добавилось к общему, и ток
КЗ снизился, но его значение все еще очень велико. Вводной автомат, например
C40, сработает без проблем.

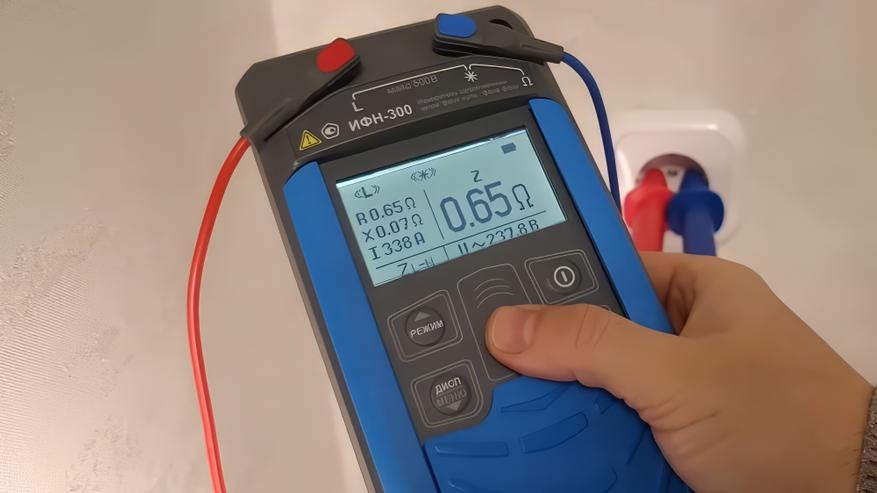

Точка 3: самая дальняя розетка в доме

Это финальная и самая важная точка для проверки
безопасности. От домашнего щита до этой розетки идет длинная линия медным
проводом.

Типичный результат:

• полное сопротивление (Z) — 0.65 Ом,

• расчетный ток КЗ — 338 А.

Предположим, эту линию защищает дифавтомат C16 (16 Ампер,
характеристика «C»). Гарантированное срабатывание его электромагнитной отсечки
происходит при токе 16А * 10 = 160 А. Расчетный ток 338 А более чем в два
раза превышает этот порог. Это означает, что защита надежна, и в случае КЗ
автомат сработает мгновенно, за сотые доли секунды, как и требуют нормы.

Выводы: зачем все это нужно знать?

• Проблема: автоматический выключатель может не сработать
  мгновенно при коротком замыкании, если полное сопротивление цепи «фаза-ноль»
  слишком велико. Это создает риск возгорания проводки.

• Причина: большое сопротивление петли (длинные или тонкие
  кабели, плохие контакты в скрутках и клеммах) ограничивает ток КЗ до величины,
  недостаточной для срабатывания электромагнитной отсечки.

• Решение: периодически (в быту рекомендуется не реже 1 раза в
  2-3 года, а также после любых электромонтажных работ) проводить замеры
  сопротивления петли «фаза-ноль». Это позволяет оценить реальное состояние сети
  и быть уверенным в надежности защиты.

• Результат: контролируя этот параметр, вы обеспечиваете
  реальную, а не иллюзорную безопасность вашей электропроводки и дома в целом.

Не пренебрегайте этим важным аспектом электробезопасности.
Ведь исправный и правильно подобранный автомат — это ваш защитник, который
должен сработать в критический момент без малейшего промедления.
