Вроде бы простой вопрос, да? Обычная розетка на стене, ну что там может быть сложного. Вставил вилку, включил чайник и работает. Но вот электрики могут спорить часами: фаза должна быть справа или слева? А может, это вообще не важно?
Если чуть копнуть глубже, выясняется: вопрос не только в том, «как правильно», а и в том, что мы под этим понимаем. Тут сплетаются привычки монтажников, требования безопасности, старые советские подходы и современные европейские стандарты. И как ни странно, у каждого есть своя правда.
Фаза — главный «игрок» в розетке
В стандартной однофазной сети три проводника. Фаза (L) — источник опасного напряжения, именно она «приносит» энергию в дом. Ноль (N) — возвращает ток обратно, замыкая цепь. И ещё есть земля (PE) — защитный проводник, который уводит утечки и аварийные токи в грунт, спасая человека от удара током.
На практике это значит, что если фаза окажется там, где её не ждут, последствия могут быть неприятными. Особенно в старых приборах, где выключатель стоит только в одном проводе. Если разрывается не фаза, а ноль, устройство может выглядеть «выключенным», но внутри останется живое напряжение — и при прикосновении можно получить удар током. Поэтому в ПУЭ есть чёткое правило: разрывать нужно фазу, а не ноль. Это касается выключателей, автоматов, предохранителей всего, что «размыкает» цепь. И именно здесь начинается важность того, где окажется фазный провод.
Немного истории и старые привычки
В советское время розетки устанавливали кто как мог. Одни монтажники делали фазу слева, другие справа, третьи вообще не задумывались, лишь бы работало. Никакой унификации тогда не было. И вот представьте, вы идёте по подъезду, заглядываете к соседям, а у каждого фаза на своей стороне. Приборы-то включались и так, и этак вилка симметричная, повернуть можно хоть так, хоть эдак. А вот для старой техники это порой было критично: например, патрон в настольной лампе мог оставаться под напряжением даже при выключенном свете.
Сегодня всё постепенно стало аккуратнее, но полного порядка нет до сих пор. Почему? Потому что ПУЭ не регламентирует сторону фазы. В правилах нет пункта, где сказано: «фаза обязана быть справа» или «фаза обязана быть слева». Требования здесь только два:
- Размыкать именно фазу.
- Следовать маркировке на самом механизме розетки, если она есть.
Как выглядят современные розетки
Чтобы говорить о «правой» или «левой» фазе, важно понимать, как устроены розетки разных стандартов. К примеру:

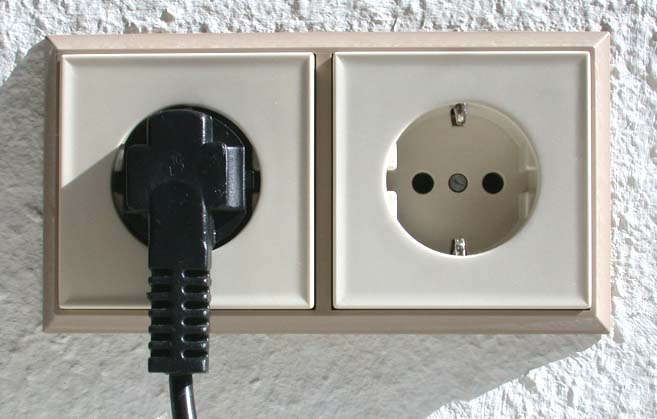

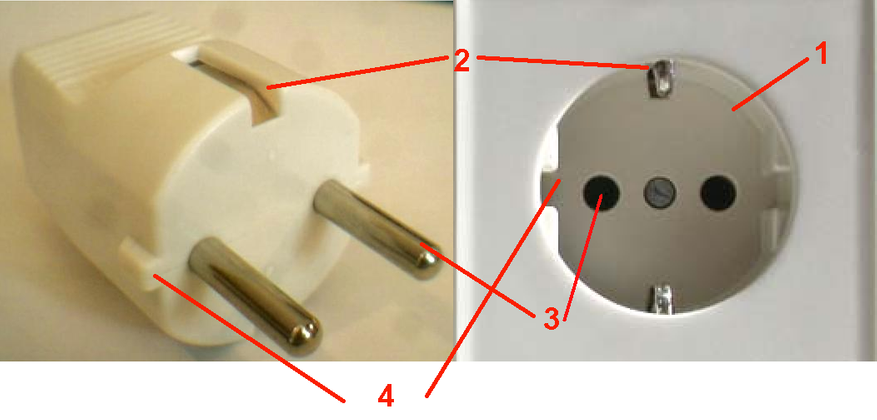

- Тип F (Schuko) — самый распространённый у нас. Земля — это не отдельный штырь, а две металлические скобы внутри чашки розетки. Вилку можно вставить в любом положении вверх ногами, боком, поэтому такие розетки неполяризованные. То есть фаза и ноль могут меняться местами каждый раз, когда вы вставляете вилку.

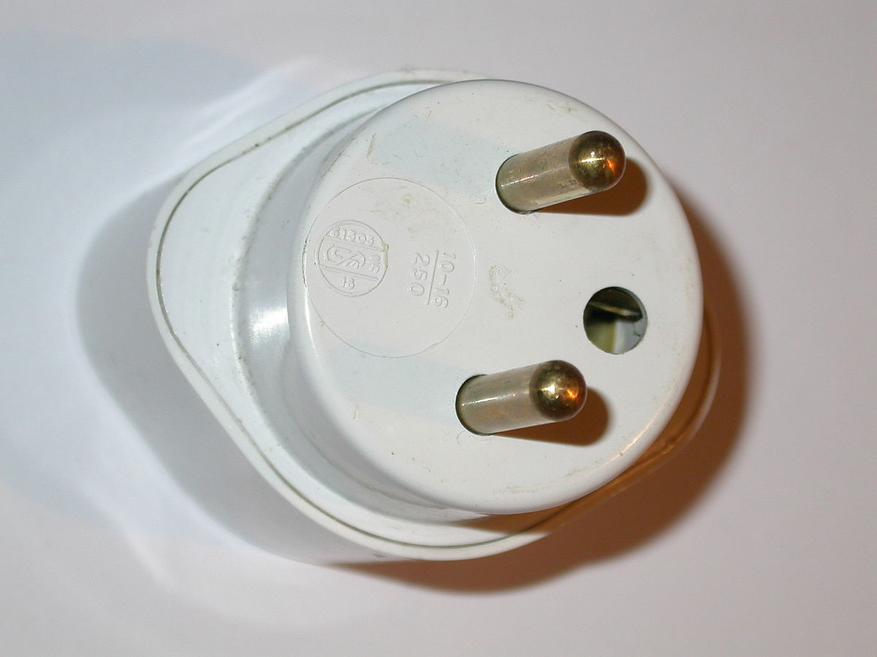

- Тип E (французский стандарт) — у него есть выступающий центральный штырь PE, который всегда сверху. Вилку повернуть нельзя, поэтому здесь уже есть понятие «правильного» положения.
В России доминирует Schuko. А значит, весь спор о том, где именно фаза — скорее про внутреннюю разводку, чем про саму эксплуатацию.
Почему чаще выбирают «фазу справа»
Если смотреть на розетку прямо, принято считать, что слева — ноль, справа — фаза. Земля — в центре (или на скобах, как у Schuko). Так исторически сложилось. Большинство электриков правши, им проще подсоединять фазу к правому зажиму. Постепенно это стало негласным стандартом. На многих заводах-изготовителях даже наносят буквы L и N на корпусах розеток, чтобы монтажники не путались.
На практике это удобно. Когда все розетки в квартире подключены одинаково, можно быстро проверить сеть или найти неисправность сразу понятно, где искать фазу. Но подчеркну: это традиция, а не норма. Если в вашем доме фаза слева — это не нарушение закона и не повод для паники. Главное, чтобы во всей квартире схема была одинаковой.
Важнее не стороны, а безопасность
Здесь и кроется главный парадокс. Даже если вы идеально выстроите все розетки по принципу «фаза справа», бытовая техника может перечеркнуть эти усилия. Почему? Потому что у большинства приборов вилка симметричная. Вставили её наоборот и внутри устройства фаза и ноль поменялись местами. Для современного оборудования это не критично, но для старых ламп, утюгов или бойлеров — уже не так безобидно.
Вот почему профессионалы советуют:
— использовать двухполюсные выключатели, которые разрывают сразу оба провода;
— обязательно подключать PE (землю);
— ставить УЗО или диффавтоматы для защиты человека от утечки тока.
В этой системе координат спор «справа или слева» уходит на второй план.
Как проверить, где фаза у вас
Самый быстрый способ — индикаторная отвёртка. Но у неё есть нюанс: она реагирует не только на фазу, но и на наводки, так что для серьёзной диагностики её недостаточно.
Более надёжный способ — мультиметр.
- Один щуп ставите на контакт земли или на корпус щита.
- Второй — в одно из отверстий розетки.
- Там, где будет примерно 220-230 В, и находится фаза.
- Если между PE и нулём прибор показывает почти ноль — значит, всё подключено верно.
В старых двухпроводных сетях, где нет земли, тестируют по-другому — через прозвонку до автомата или вводного щита.
Цвета жил — подсказка монтажнику
Современные провода маркируются по IEC 60445. Если вы видите за розеткой:
- жёлто-зелёный — это PE,
- синий — N,
- коричневый, чёрный или серый — L (фаза).
Это не про стороны, а про то, как вести монтаж за механизмом. Если розетка подписана буквами L и N, нужно строго следовать этим обозначениям — вот это уже обязательное требование.
Когда расположение фазы имеет значение
Когда расположение фазы действительно имеет значение, речь идёт не о теоретических рассуждениях, а о вполне практических ситуациях. Например, в старых светильниках с однополюсными выключателями неправильное подключение может привести к тому, что при выключенном свете на патроне всё равно останется опасное напряжение. В случае с электрическими плитами или бойлерами фазный провод нередко используется как управляющий, и ошибка в подключении способна нарушить работу прибора. То же самое касается схем реле и автоматизации, где по фазе передаются управляющие сигналы. Если перепутать фазу и ноль в таких системах, это не только приведёт к сбоям в работе, но и может стать причиной аварийной ситуации.
Вывод:
Расположение фазы, слева или справа, это скорее вопрос договорённости, а не строгого правила. ПУЭ не обязывает вас выбирать определённый вариант, но важно, чтобы на всём объекте схема была единообразной. Если только начинаете монтаж, логично придерживаться схемы «фаза справа, ноль слева» — так привычнее большинству электриков и проще при ремонте или диагностике. Главное, чтобы система была безопасной: используйте устройства защитного отключения и двухполюсные автоматы, не забывайте о заземлении и всегда проверяйте подключение мультиметром. Тогда даже случайная ошибка, вроде перевёрнутой вилки, не приведёт к серьёзным последствиям. Электричество не прощает невнимательности, поэтому лучше сразу сделать всё правильно, чем потом устранять опасные последствия.
