На первый взгляд, прокладка теплотрасс
прямыми линиями кажется логичным решением: это сокращает длину труб,
уменьшает затраты на материалы и упрощает монтаж. Однако в реальности
инженеры часто проектируют тепловые сети с изгибами, петлями или
волнообразными участками, даже осознанно увеличивая смету. Чтобы понять
причины такого подхода, стоит обратиться к законам физики и принципам
долгосрочной эксплуатации инженерных систем.
Тепловое расширение: невидимая сила, требующая уважения
Основная причина изгибов кроется в свойствах материалов, из которых изготовлены трубы. При нагреве металл, бетон или пластик расширяются — это фундаментальное явление, известное как тепловое расширение.
Например, стальная труба длиной 100 метров при нагреве до 90°C может удлиниться на 10-12 см. Если трасса проложена жестко и прямолинейно, это удлинение создаст колоссальное механическое напряжение. Труба начнёт давить на опоры, соединения и саму себя, что со временем приведёт к деформациям, трещинам или даже разрывам. Последствия таких аварий в системах центрального отопления или горячего водоснабжения катастрофичны: от масштабных прорывов до остановки теплоснабжения целых районов.
Компенсаторы: как изгибы спасают системы
Чтобы нейтрализовать разрушительную силу расширения, инженеры используют компенсаторы — элементы, которые «гасят» напряжение, позволяя трубам безопасно двигаться. Изгибы трассы, напоминающие петли или волны, работают как естественные компенсаторы.
К примеру, П-образный изгиб действует подобно пружине: при нагреве труба растягивается, а петля сжимается, принимая на себя избыточную длину. Такие решения не требуют установки дополнительных устройств, что особенно актуально для подземных коммуникаций, где доступ для ремонта ограничен. В других случаях применяются сильфонные или линзовые компенсаторы, но они увеличивают стоимость и сложность монтажа, тогда как изгибы остаются универсальным и надёжным вариантом.
Не только расширение: скрытые преимущества извилистых трасс
Помимо компенсации температурных деформаций, изгибы помогают решать сопутствующие задачи. Например, они снижают воздействие вибраций, возникающих при циркуляции теплоносителя под высоким давлением. Прямая труба, как струна, резонирует и передаёт колебания на опоры, ускоряя износ конструкции. Извилистый же участок «демпфирует» эти вибрации, распределяя энергию.
Кроме того, гибкая геометрия трассы упрощает обход подземных препятствий — фундаментов зданий, канализационных коллекторов или кабельных линий. Это особенно важно в плотной городской застройке, где идеально прямую прокладку невозможно реализовать без масштабных земляных работ.
Почему кривой путь выгоднее?
Конечно, создание изгибов увеличивает первоначальные затраты: требуется больше труб, сложнее расчёты, дольше монтаж. Однако эти расходы окупаются многократно за счёт снижения аварийности. Прямая трасса, лишённая компенсаторов, потребует частых ремонтов, замены участков труб и компенсации ущерба от затоплений или перебоев в подаче тепла.
В условиях суровых зим такие аварии несут не только экономические, но и социальные риски. И как мы уже знаем, изгибы продлевают срок службы системы, так как уменьшают циклические нагрузки на материалы, замедляя усталостные процессы в металле.
Таким образом, извилистая форма теплотрасс — это не прихоть проектировщиков, а необходимость. Подобно тому, как мосты оснащают деформационными швами, а рельсы — зазорами, тепловые сети нуждаются в свободе для «дыхания». Дороговизна таких решений — лишь видимость: в долгосрочной перспективе они спасают города от коллапсов, а бюджеты — от бесконечных ремонтов.

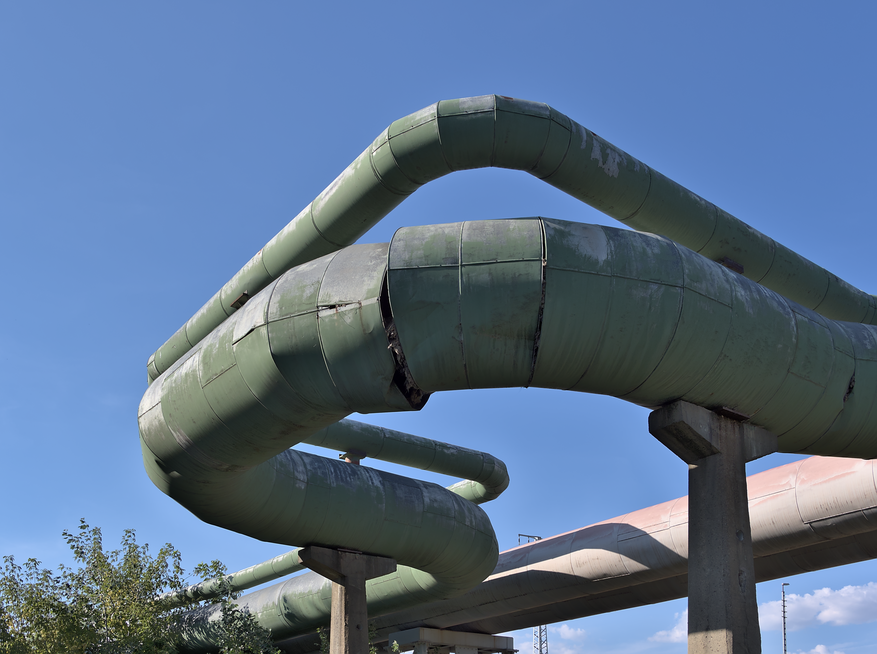

Изображение в превью:
