Термины «заземление» и «зануление» часто вводят в ступор
тех, кто не силен в электротехнике, хотя это основа основ электробезопасности.
В современных домах, будь то трехфазная или однофазная сеть, есть специальные
защитные провода, и каждый выполняет свою роль. Понимание разницы между
заземлением и занулением, как они работают и для чего нужны, — это не просто
технические детали, а знание, которое может спасти жизнь.
Куда «уходит» ток
Заземление — это, говоря просто, создание специального пути
для «аварийного» тока прямо в землю. Представьте себе металлический штырь (или
несколько), вкопанный в землю рядом с домом — это заземлитель. От него идет
провод к розеткам и корпусам электроприборов. Если внутри прибора что-то
сломается и напряжение попадет на корпус, ток уйдет по этому пути в землю, а не
через человека, коснувшегося прибора. Главное здесь — наличие своего,
локального «слива» для тока.
Зануление (в современных правилах его чаще называют системой
TN или защитным занулением) работает иначе. Корпуса электроприборов соединяются
специальным защитным проводом не с местной «землей», а с так называемой
глухозаземленной нейтралью трансформатора на подстанции. Эта нейтраль — особая
точка в обмотках трансформатора, которая сама по себе надежно заземлена на
подстанции. То есть, корпус прибора оказывается связан с «нулем» энергосистемы.

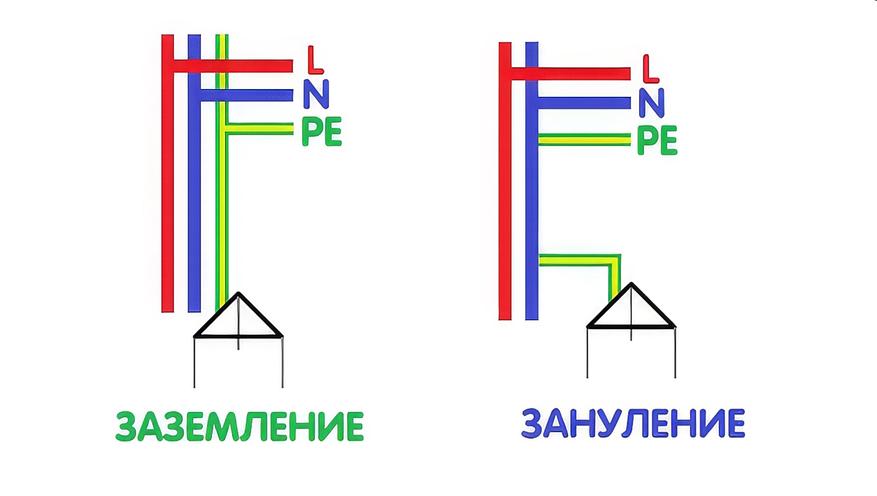

Ключевое отличие: при заземлении ток уходит в землю «по
месту», а при занулении — к заземленному «нулю» на далекой подстанции через
специальный провод.
Два разных механизма защиты
Хотя цель одна — уберечь человека от удара током, если он
дотронется до корпуса прибора, оказавшегося под напряжением, — способы
достижения этой цели у заземления и зануления разные.
Принцип действия заземления (особенно в системах,
обозначаемых как TT или IT): если на заземленный корпус попало напряжение, ток
потечет в землю. Величина этого тока будет зависеть от того, насколько хорошее
заземление и какое напряжение на корпусе. Главная задача — снизить напряжение
на корпусе до безопасного уровня. В современных домах заземление всегда
работает в паре с УЗО (устройством защитного отключения) или дифавтоматом. УЗО
улавливает даже небольшую утечку тока на землю и мгновенно отключает
электричество, не давая току причинить вред. Без УЗО одно лишь заземление может
оказаться недостаточно эффективным, особенно если сопротивление «земли»
большое.

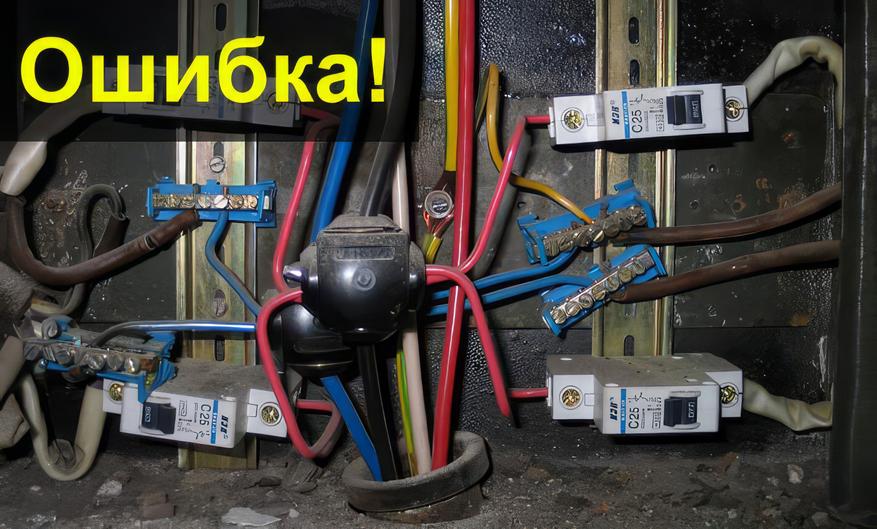

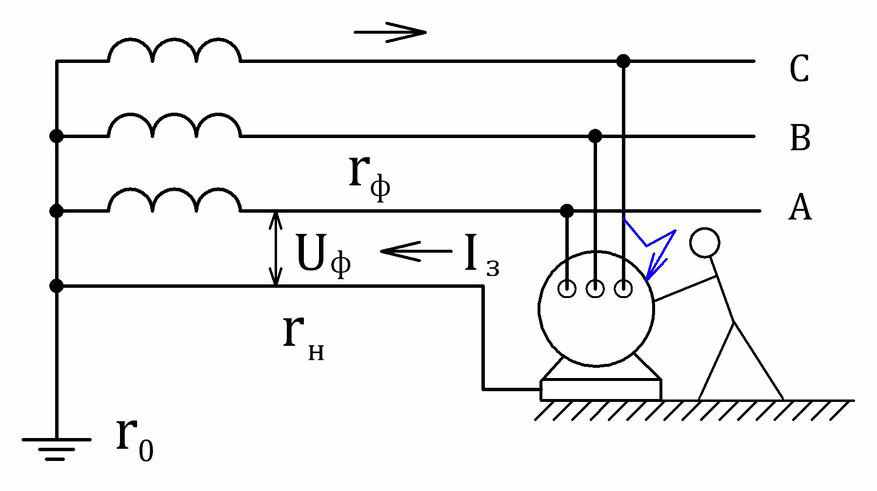

Принцип действия зануления (в системах TN): если напряжение
попадает на зануленный корпус, происходит короткое замыкание. Ток резко
возрастает, потому что фазный провод через корпус прибора фактически замыкается
на «ноль» (защитный проводник). На такой огромный ток мгновенно реагируют
автоматические выключатели (пробки-автоматы) в щитке — они отключают линию. То
есть, зануление превращает опасную утечку в короткое замыкание, на которое
сработает «автомат». УЗО в таких системах тоже очень важны — они обеспечивают
дополнительную защиту от утечек, на которые «автомат» может не среагировать, но
которые все еще опасны для человека.
Для чего все это нужно и где применяется
И заземление, и зануление нужны для одной цели — защитить
нас от удара током, если изоляция проводов или приборов повредится. Это
особенно важно в ванных комнатах, на кухнях, где влажно, или если вы стоите на
токопроводящем полу. Со временем любая изоляция стареет и может «пробить».
Какая именно система защиты будет в вашем доме (TN-C, TN-S,
TN-C-S, TT или IT), зависит от многих факторов: как устроена подстанция, какие
провода идут к дому, какие требования безопасности. Например, старая система
TN-C, где нулевой рабочий и защитный проводники объединены в один
(PEN-проводник), считается менее безопасной, чем современные TN-S или TN-C-S,
где эти проводники разделены.
В итоге, хотя цель у заземления и зануления общая — наша
безопасность, это разные по принципу действия и устройству системы. Правильно
их спроектировать, смонтировать и использовать — залог безопасной жизни с
электричеством. Любая путаница или самостоятельное «улучшение» здесь может
закончиться очень печально.
