Радиаторы (или батареи) — важнейшая
составляющая системы отопления, особенно в северных регионах. Они присутствуют
практически в каждом здании, будь это жилой дом или какой-то промышленный
объект. Конструктивно радиаторы состоят из нескольких соединенных параллельно секций.
Их обычно устанавливают под окнами для улучшения конвекции воздуха и для выполнения
функции тепловой завесы. В действующих строительных нормах говорится о необходимости
монтажа радиаторов либо строго горизонтально, либо вертикально. Но мастера советуют
их устанавливать с незначительным уклоном. Давайте разберемся, зачем?
В жилых домах чаще используется
однотрубная система отопления, когда горячая вода последовательно проходит
через несколько радиаторов по единому замкнутому трубопроводу. В однотрубных

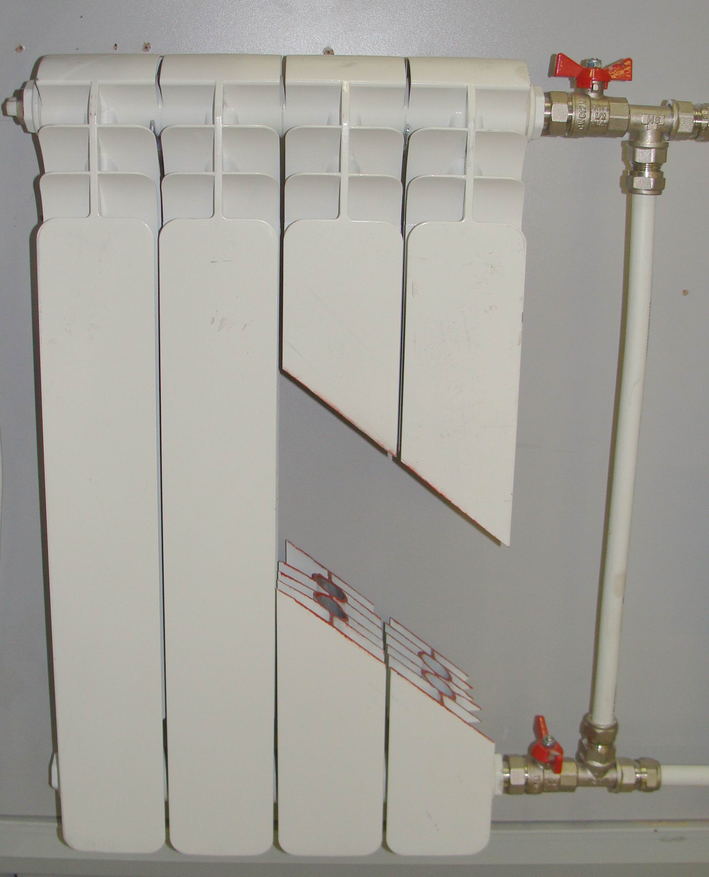

системах обычно применяют схему «Боковое подключение с байпасом»: трубы,
подводящие и отводящие воду, подсоединяются к прибору с одной стороны. Наличие
байпаса (дополнительной трубы) позволяет при необходимости отключать и
демонтировать радиатор (перекрыв краны), не прекращая циркуляцию воды по всей
системе и не лишая тепла другие помещения. На противоположной стороне от
подключения труб, как правило, устанавливается специальное устройство —
воздухоотводчик, понятно из названия, что для удаления воздуха в теплоносителе.
Почему же воздух попадает в систему отопления,
которая, казалось бы, должна быть полностью герметичной? Причин этому
несколько:
- При проведении любых ремонтных работ, связанных с разгерметизацией системы (например, замена труб, радиаторов или кранов), внутрь попадает воздух.
- После длительного простоя системы (например, после летнего отключения отопления) при её повторном заполнении водой часть воздуха может оставаться внутри.
- В воде, циркулирующей в системе отопления, могут присутствовать металлические примеси. В результате химических реакций этих примесей с водой может выделяться водород, который также накапливается в системе в виде газа.
Со временем скопившийся в системе воздух
формирует местные воздушные пробки. Воздух, в отличие от воды, является плохим
проводником тепла, поэтому он блокирует передачу тепла от радиатора. В
результате радиатор нагревается неравномерно и его эффективность снижается.
Понятно, что воздух в системе необходимо устранять. Скопление воздуха происходит
обычно в верхних участках из-за того, что он легче воды. Поэтому

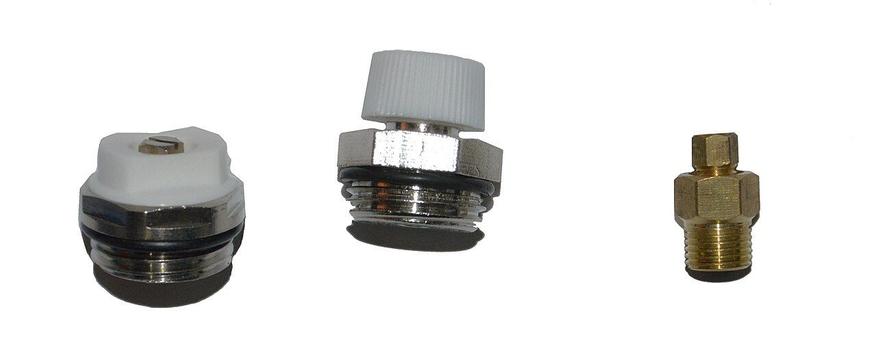

воздухоотводчики целесообразно размещать в верхней точке. Самые популярные — «краны Маевского».
Существует распространенное мнение, что
для более эффективного удаления воздуха радиатор необходимо устанавливать с
небольшим наклоном: чуть приподнять, чтобы кран Маевского был в самой верхней точке.
Действительно, если радиатор установлен идеально горизонтально, то скопившийся
воздух может задерживаться в верхней части радиатора, а это препятствует его
нормальной работе. Небольшой наклон облегчает перемещение воздушных пузырьков к месту их удаления. Но здесь важно
понимать, что он должен быть минимальным и практически незаметным. В
большинстве случаев достаточно уклона всего в 2-3 миллиметра на метр длины
радиатора. Такой малый наклон не будет визуально заметен и не нарушит
эстетический вид. Также необходимо
убедиться, что воздухоотводчик (кран Маевского) действительно находится в самой
высокой точке радиатора. Распространена ошибка, когда радиатор наклоняют в другую сторону, и это только усугубляет проблему с
воздушными пробками.
Таким образом, установка радиатора под
небольшим наклоном — скорее рекомендация, которую следует применять с учетом
конкретных условий. Если система отопления хорошо спроектирована и оснащена
эффективными воздухоотводчиками, то обычная горизонтальная установка радиатора
может быть вполне достаточной. Но в системах, где часто возникают проблемы с
воздушными пробками, небольшой наклон может
оказаться полезным. Важно помнить, что перед принятием решения об установке
радиатора под углом следует проконсультироваться со специалистом по отоплению.
Спасибо за прочтение.

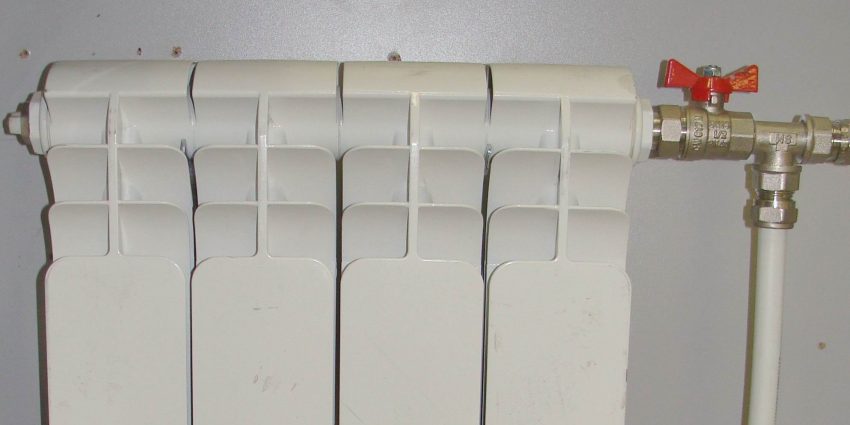

Изображение в превью:
