На этапе подключения дома или квартиры к электричеству, когда распределительный щит уже установлен и все кабели заведены внутрь, нередко возникает вопрос: куда подключать питание, сверху или снизу автоматического выключателя? На первый взгляд это кажется мелочью. Однако от правильного расположения проводов зависит не только удобство монтажа и обслуживания, но и безопасность всей системы.
Если автоматы будут подключены хаотично, без единой логики, это создаст путаницу и может привести к ошибкам при эксплуатации или ремонте. Через несколько лет в этот щиток может заглянуть другой электрик, и от того, насколько понятно всё выполнено, будет зависеть, сможет ли он быстро и безопасно разобраться в схеме.
Что говорит ПУЭ — и почему это не догма
Правила устройства электроустановок, тот самый ПУЭ, не дают жёсткого приказа. В пункте 3.1.6 написано: «как правило, питание подключается к неподвижным контактам аппаратов».
И ключевое здесь, слова «как правило». Это рекомендация, а не категоричный запрет. То есть да, лучше заводить питание на неподвижные контакты, но если конструкция щитка или расположение кабелей диктуют обратное, ничего критичного не произойдёт, если всё будет сделано аккуратно и с понятной маркировкой.

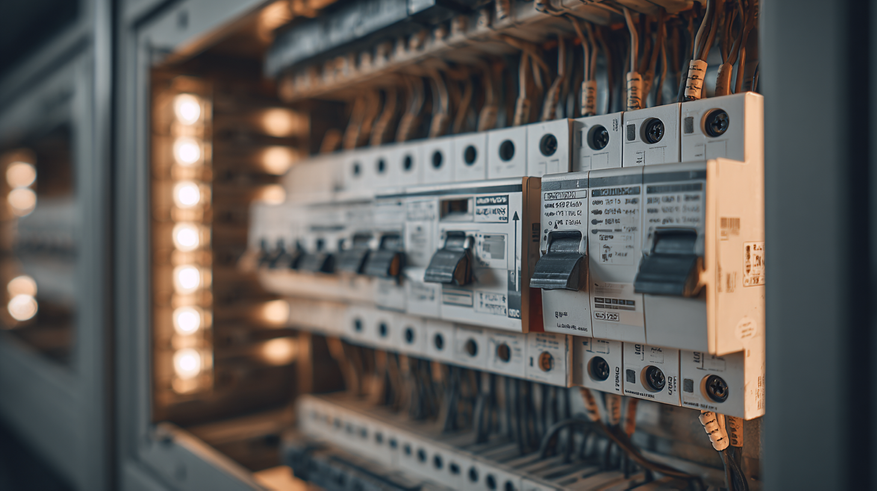

В большинстве современных автоматов неподвижные контакты расположены сверху, поэтому классическая схема выглядит именно так: сверху приходит фаза, снизу уходит нагрузка.
Это удобно для всех, кто будет работать с щитком позже, открыл крышку, и сразу ясно, что и откуда идёт.
Почему верхнее подключение считается правильным
Верхний ввод — это не просто «потому что всегда так делали». Тут есть своя логика.
Когда питание сверху, щиток выглядит предсказуемо: открыл и сразу видно, где входящие линии, а где потребители.
Кроме того, если автомат выйдет из строя, верхнее подключение снижает риск случайного прикосновения к фазе снизу, где обычно уже стоят отходящие провода на розетки и свет. Производители тоже учитывают этот момент. Большинство гребёночных шин рассчитано именно на верхний ввод, так проще и надёжнее распределять питание сразу на несколько автоматов. Поэтому, если выбирать «по классике», то сверху.
Когда имеет смысл подключать снизу
Жизнь, конечно, не всегда укладывается в учебники. Иногда кабели подведены снизу и физически не дотягиваются до верхних клемм. Или щиток стоит в таком месте, что вести провода сверху неудобно и даже небезопасно.
Некоторые серии автоматов изначально спроектированы так, чтобы их можно было запитывать с любой стороны. ABB, Legrand, Schneider, IEK — все эти производители допускают нижний ввод, если это указано в паспорте. В таких случаях автомат сработает одинаково, куда бы вы ни подключили питание.
Но здесь есть важное условие — весь щиток должен быть выполнен по одной логике. Если часть автоматов запитана сверху, а часть снизу, получится хаос, который может стать опасным. Поэтому или всё сверху, или всё снизу — но единообразно. И обязательно — маркировка. Если схема нестандартная, об этом должно быть ясно написано на крышке или в паспорте щита.
Как не ошибиться с контактами
Определить, куда именно подавать питание, легко. На корпусе автомата обычно есть обозначения:
- цифра 1 или буква L — это ввод,
- цифра 2 — вывод на нагрузку.
Если маркировки нет, всегда проверяйте паспорт устройства. У разных моделей бывают отличия, и лучше потратить пять минут на чтение инструкции, чем потом разбирать последствия ошибки.
Например:
- у Schneider Easy9 питание только сверху,
- у ABB SH200 можно и сверху, и снизу,
- у IEK ВА-47-29 по умолчанию сверху, но допускается и нижний ввод.
Ошибки, которые часто встречаются
Самая распространённая ошибка не в том, что подключили снизу или сверху, а в том, как именно это сделали.
Если под зажим попала изоляция, контакт будет плохим, начнётся нагрев, а там и пожар недалеко.
Иногда зачищают провод слишком коротко, и он просто не держится. Или наоборот слишком длинно, и жила выступает наружу, рискуя замкнуть соседний элемент.
Ещё одна беда, соединение проводов разного сечения под одним винтом. Толстый зажимается, а тонкий нет, контакт нестабилен. А уж если кто-то решит скрутить провода и без наконечника вставить их в клемму — это почти гарантия, что через пару месяцев придётся вскрывать щиток и чинить последствия.
И самое опасное смешивание меди и алюминия. Без переходных клемм это табу. Разные металлы вызывают коррозию, контакт начинает греться, и всё заканчивается плачевно.
Таблица для наглядности
| Производитель | Рекомендуемый ввод | Допустимые варианты | Особенности |
|---|---|---|---|
| Schneider Easy9 | Только сверху | Нет | Указано в паспорте |
| ABB SH200 | Сверху | Снизу допустимо | Удобно с гребёнками |
| IEK ВА-47-29 | Сверху | Можно снизу | По ПУЭ предпочтительно сверху |
| Legrand TX3 | Сверху | Снизу допускается | Требуется чёткая маркировка |
Итог
По ПУЭ, питание обычно заводят на верхние клеммы. Это удобно, привычно и безопасно. Но если условия монтажа диктуют другой вариант — ничего страшного. Главное, чтобы схема была понятной и единообразной. Щиток должен быть как открытая книга: любой электрик, открыв его, сразу понимает, что куда идёт. Тогда и обслуживание будет простым, и риск ошибок минимальным. А уж сверху или снизу — это скорее вопрос удобства и порядка, чем догмы. Главное — делать осознанно и качественно.

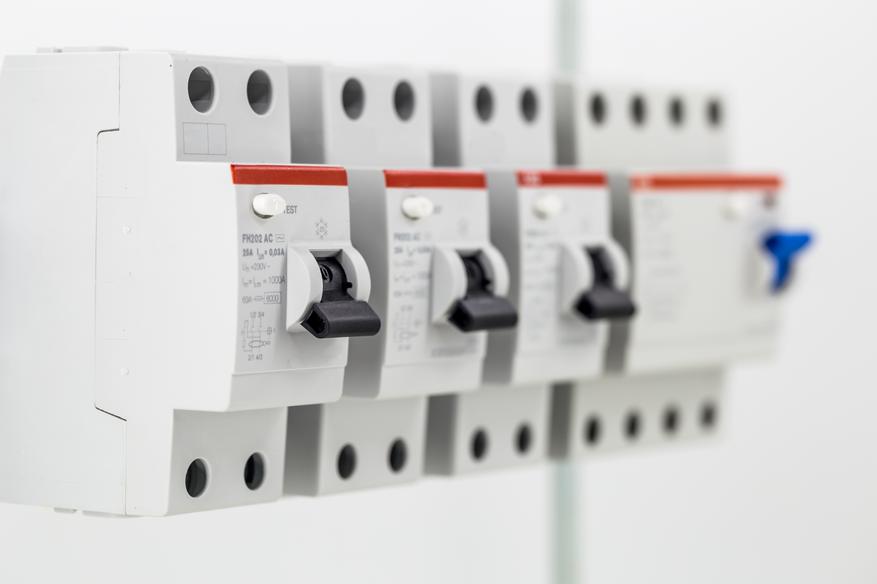

Изображение в превью:
